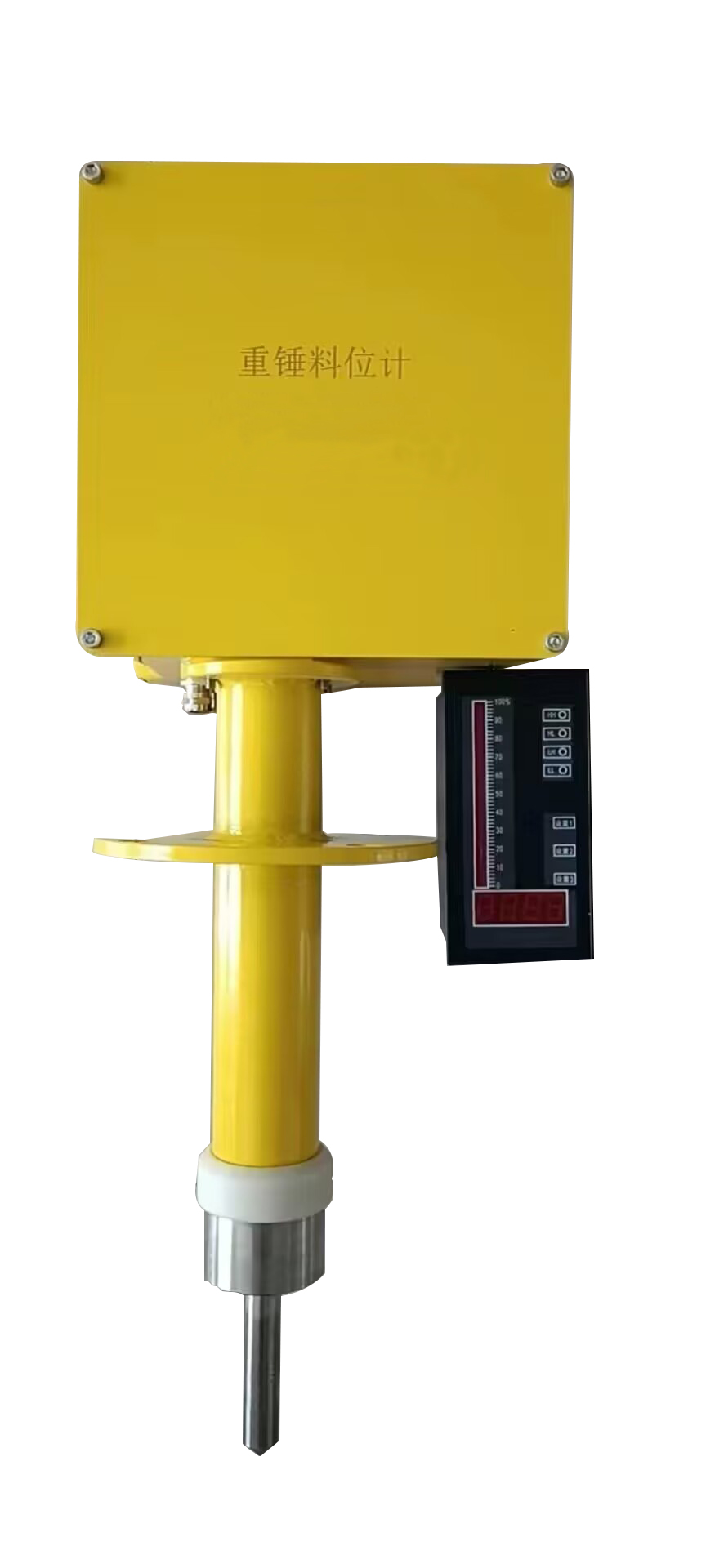

重锤料位计

重锤料位计可用来测量粉状、颗粒状及块状固体物料料仓的料位,使用户可靠地掌握料仓中的料位。料位计由传感器及控制显示仪表构成,传感器的设计吸收了国内外同类产品的优点,其独特的结构与传动方式使以往许多其它形式的重锤料位计经常出现的毛病都得以克服,做到运行可靠、维护量小、应用面广。

在线咨询全国热线
18917250796

一、工作原理

安装在料仓顶部的料位计传感器的探测过程由控制显示仪表发出的信号控制。传感器由可逆电机、蜗轮、蜗杆、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。(见图1)

当传感器接到探测命令时:电机正转,经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动,使钢丝绳下放,带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重,钢丝绳松驰,灵敏杠杆动作使微动开关接触,控制显示器得到该信号立即发出电机反转命令,重锤上升返回,直到绕线筒碰上到顶开关,电机停转,重锤回到仓顶原始位置,完成一次探测过程。

在此过程中,控制显示仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的距离,在面板进行数字显示,并在后面板端子上输出4~20mA电流信号。

二、安装和接线

 1.一次表的安装

    1)在仓顶选择安装料位计的合适位置:

测量点的选择应避开进料口及下料口,并尽可能选择在装料及卸料过程中均近似于等高测量的位置。

在圆顶的水泥、粉煤灰仓上,应选择远离吹灰管、与吹灰管不在一条直线上、距仓顶圆心距离为半径的2/3处作为安装位置。

在电厂煤粉仓上,为了与原手摇探锤数据更好的对照,应该选择与原手摇探锤距离较近的位置。

要求测量点下方无铁架等杂物,以免防碍测量。

三、运行和维护

首先确认一次仪表安装是否正确:用万用表检查到底开关、到顶开关、电源开关是否正常,检查干簧管是否损坏,在断电情况下用手盘动蜗杆(与电机连接的部件)在转一周的情况下干簧管要通断2次,如果不是,需要调整干簧管与磁钢架的位置,满足蜗杆在转一周的情况下干簧管要通断2次。再检查一次表与二次表的7根接线是否一一对应,必须一一对应,否则二次表不能工作甚至把二次表损坏、一次表出现乱绳等故障。

1)手动探测

按手动探测按钮,进行一次探测:其过程如下:电机带动重锤下降,数字显示从满量程起逐渐减小,直至重锤碰到料面,数字不再减小,这时的数字即料仓中料面的高度。重锤自动返回仓顶,当重锤返回仓顶。电流输出值反映了相应的料位高度。

本料位有许多防止灰尘进入传感器的方法,根据不同的应用场合采用不同的安装结构。如有特殊要求定货时应具体说明,如物料类型、是否有压力、是否有水汽等。当应用于灰尘大的场合时,根据情况应定期清扫,在传感器法兰上方侧面,有一个用螺丝拧紧的小门,可用毛刷等工具将存在里面的灰扫出。过一段时间后,机器内部也应清扫。


1. 传感器

测量范  0~8m;0~12m;0~20m;0~30m;0~40m;0~50m(特殊规格可订做)

测量精  ±3cm

重复  ±1%

分辨  ±3cm

探测速  0.15m/s

介质温      -40℃~+400℃;400℃~+1000℃

电机停转力矩:        5N.m

测  量 带:  ф2不锈钢钢丝绳{材质316L(防止长时间高温氧化要求耐温400度以下为宜)或材质2520(防止长时间高温氧化要求耐温1000度以下)}

重锤重  1Kg(根据量程设定)

2.控制显示仪表(横式)

电源电      220VAC±10%    50Hz±1Hz

         静止时 15W;运行时 60W / 90W / 120W/180W(与电机选配有关)

环境温      -40℃~+80℃

数字显      0.00~60..00(m)4位LED

  示:         显示量程的百分比

电流输:      4~20mA(可以加DC24V电源,也可以不加DC24V电源,有两种接线方式)

输出信号精度     ±1%

定时时      1~6999分钟(或按用户要求定)

与传感器最大距离:  0.5km

      量:    5kg

 寸:    160×高80×长125

开孔尺      宽(75+1)×高(150+1)
