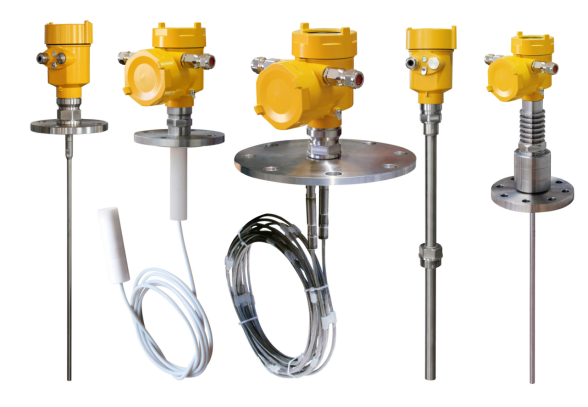

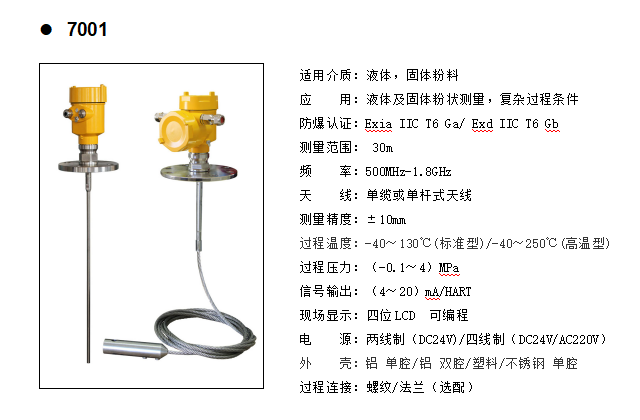

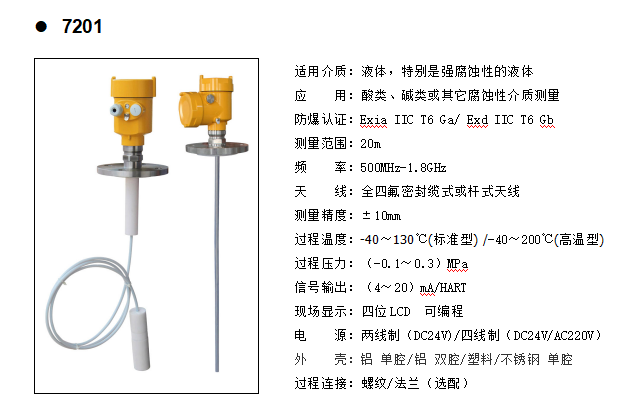

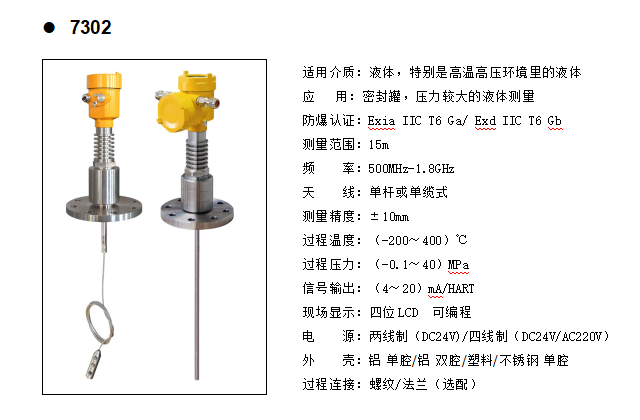

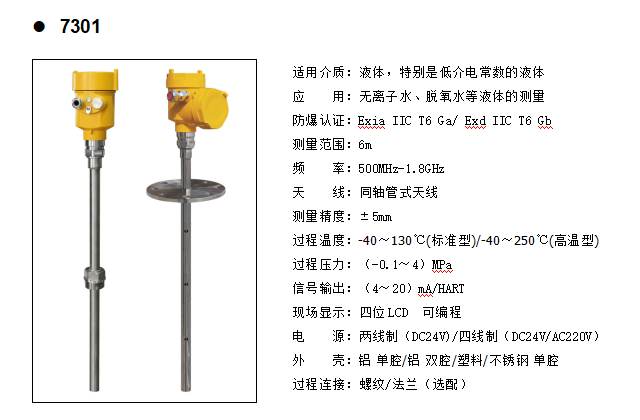

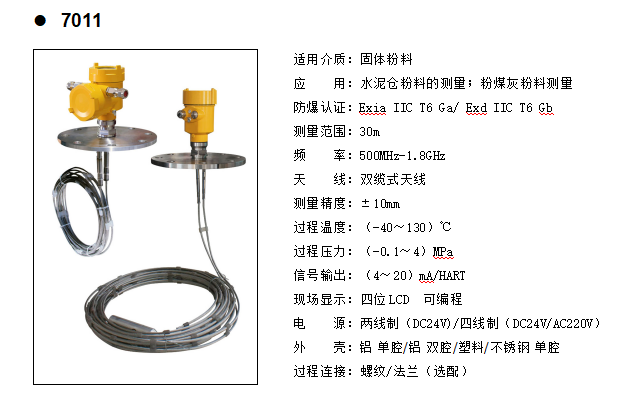

导波雷达物位计

导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

在线咨询全国热线
18917250796

一、特 点:

由于采用了先进的微处理器和独特的Echo Discovery回波处理技术,导波雷达物位计可以应用于各种复杂工况。

多种过程连接方式及探测组件的型式,使得70X系列导波雷达物位计适用于各种复杂工况及应用场合。如:高温、高压及小介电常数介质等。

采用脉冲工作方式,导波雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。

二、说 明:

导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:


D=C×T/2

其中C为光速

因空罐的距离E已知,则物位L为:

L=E-D

通过输入空罐高度E(=零点),满罐

高度F(=满量程)及一些应用参数来

设定,应用参数将自动使仪表适应测

量环境,对应于4-20mA输出。

三、测量范围:

说明:

H----测量范围

L----空罐距离

B----顶部盲区

E----探头到罐壁的最小距离

顶部盲区是指物料最高料面与测量参考点之间的最小距离。


底部盲区是指缆绳最底部附近无法精确测量的一段距离。

顶部盲区和底部盲区之间是有效测量距离。
