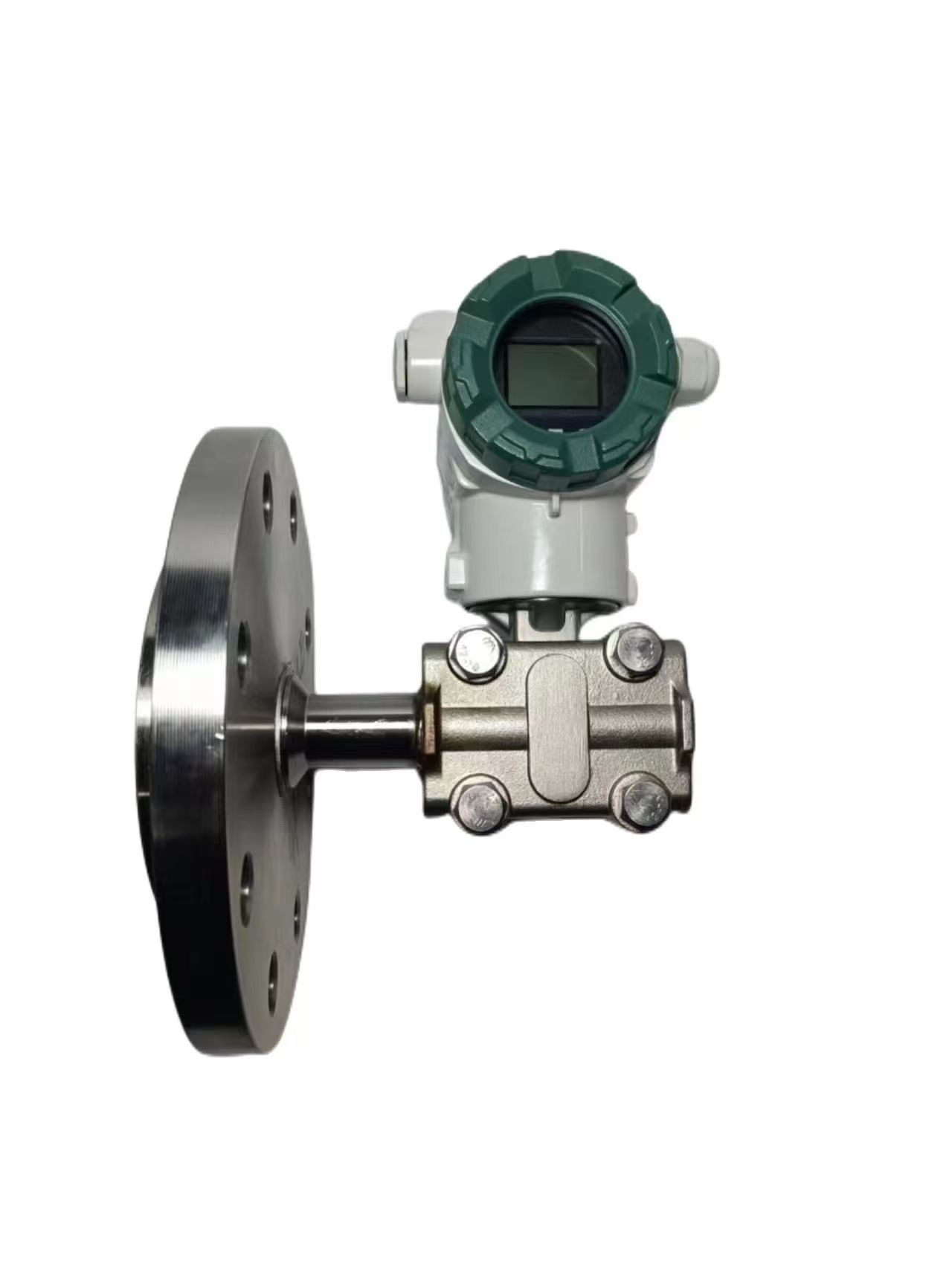

法兰式压力/液位变送器

法兰式压力/液位变送器采用差动电容式压力传感器,可对各种容器进行精确的压力测量,有平法兰和插入式法兰选择,法兰有3 英寸或4 英寸,规格有1501b 和3001b 的法兰,也可根据用户定制法兰,法兰膜片材料可选。

在线咨询全国热线
18917250796

一、产品用途
本产品广泛用于石油、化工、污水处理、城市供水、机械、冶金、电力、科研等企事业单位,实现
对液体、气体或蒸汽压力的测量,并适用于各种场合全天候环境及各种腐蚀性液体、气体、蒸汽压力的测
量与控制。

二、模拟型特点
1. 精度高; 2. 量程、零点外部连续可调; 3. 稳定性能好;
4. 正迁移可达500%、负迁移可达600%5. 二线制;
6. 阻尼可调、耐过压; 7. 固体传感器设计;
8. 无机械可动部件、维修量少; 9. 全系列统一结构、互换性强;
10. 接触介质的膜片材料可选; 11. 单边抗过压强;12.低压浇铸铝合金壳体;
三、智能型特点
1. 超级的测量性能,用于压力、差压、液位、流量测量;
2. 数字精度:+-0.05%
3. 模拟精度:+-0.75% +-0.1% F•S
4. 全性能:+-0.25 F• S
5. 稳定性:0.25% 60 个月;
6. 量程比:1001
7. 测量速率:0.2S
8. 小型化全不锈钢法兰,易于安装;
9. 过程连接与其它产品兼容,实现最佳测量;
10.世界上唯一采用H 合金护套的传感器,实现了优良的冷、热稳定性。
11.标准4-20mA 带有基于HART 协议的数字信号,可远程操控。


型号

FEK3051LT 法兰式压力变送器(电容式)




代码

量程范围




3

0-1.3~7.5KPa




4

0-4-40KPa




5

0-40~200KPa




6

0-0.16KPa~1MPa





代码

输出




E

4-20mA




S

智能式HART 协议





代码

公称直径尺寸mm

插入筒长度mm

高压侧隔膜片材料





A0

3〃80

316LSST





A2

3〃80

50

316LSST





A4

3〃80

100

316LSST





A6

3〃80

150

316LSST





B0

4〃100

316LSST





B2

4〃100

50

316LSST





B4

4〃100

100

316LSST





B6

4〃100

150

316LSST





C0

3〃80

哈氏C-276





C2

3〃80

50

哈氏C-276





C4

3〃80

100

哈氏C-276





C6

3〃80

150

哈氏C-276





D0

4〃100

哈氏C-276





D2

4〃100

50

哈氏C-276





D4

4〃100

100

哈氏C-276





D6

4〃100

150

哈氏C-276





E0

3〃80





F0

4〃100






代码

安装法兰




A

3〃150lb




B

4〃150lb




C

3〃300lb




D

4〃300lb





结构材料




法兰和接头

排气/排液阀

隔离膜片

灌充液体





22

316不锈钢

316 不锈钢

316 不锈钢

硅油





23

316 不锈钢

316 不锈钢

哈氏合金C





24

316 不锈钢

316 不锈钢

蒙乃尔





25

316 不锈钢

316 不锈钢





33

哈氏合金C

哈氏合金C

哈氏合金C





35

哈氏合金C

哈氏合金C






代码

选项





M1

0-100%线性指示表





M3

3 位半LCD 显示表





M4

智能表显示





B1

管装弯支架





B2

板装弯支架





B3

管装平支架





D1

侧面泄放阀在压力室上部





D2

侧面泄放阀在压力室下部





不注

1/2NPT 锥管螺纹接头





C2

丁字形螺纹接头M20×1.5,带后部焊接!14 引压管的球锥连接头

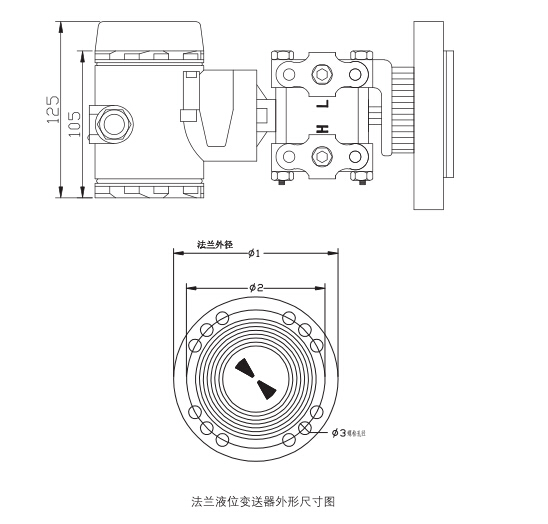

1740639871024.jpg安装法兰

膜片组件尺寸



尺寸 规格

压力

t

Ф1

安装螺栓

Ф4

Ф5





Ф2

Ф3













3〞
4〞
3〞
4〞

1501b
1501b
3001b
3001b

30
30
35
38

190.5
228.6
209.6
254.0

152
190
168
200

19
19
22.2
22.2

4
8
8
8

127
157
127
157

66
89
66
89
