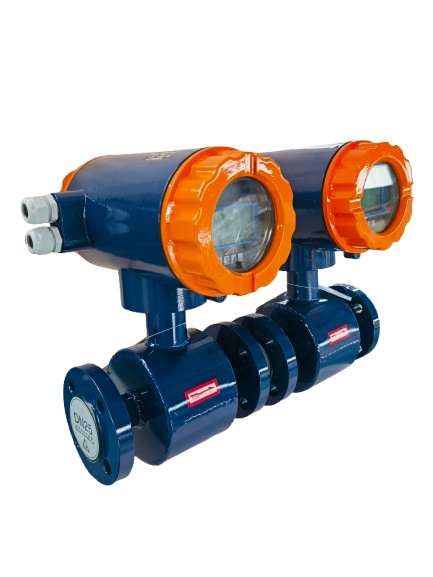

电磁流量计

电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

在线咨询全国热线
18917250796

一、特点:
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管内无阻流部件,无压损,直管段要求较低。对浆液测量有独特的适应性。
3、合理选用电极和衬里材料,即具有良好的耐腐蚀性和耐磨损性。
4、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150∶1
5、超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
6、采用SMD器懈口表面贴装(SMT)技术,电路可靠性高。
7、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
8、在现场可根据用户实际需要在线修改量程。
9、测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
10、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
11、具有RS485RS232HartModbus  Profibus-DP等数字通讯信号输出(选配)
12、具有自检与自诊断功能。
13、小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制(选配)
14、 内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量,内部设有掉电时钟,可记录16次掉电时间。(选配)
16  红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)

二、工作原理:
  根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=B•V•D•K转换器有420mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HARTMODBUS协议。


基本参数

选型表

执行标准

电磁流量计(JB/T9248—1999)

LDG 电磁流量计

管径(mm)
(可定制)

管道式四氟衬里:DN10—DN600

管径

10-2000mm

管道式橡胶衬里:DN40—DN2000

仪表类型

S

一体型

L

分体型

流动方向

正,反,净流量

电极材料

M

316L不锈钢

T

(Ti)

D

(Ta)

Hb

哈氏合金-B

Hc

哈氏合金-C

P

(Pt)

W

碳化钨(WC)

量程比

150:1

输出

0

无输出

1

脉冲当量

2

4-20mA

重复性误差

测量值的±0.1%

衬里材料

C

氯丁橡胶(CR)

U

聚氨酯橡胶(PU)

F

聚四氟乙烯(F4/PTFE)

E

特氟龙(F46/FEP)

P

四氟乙烯全氟烷氧基乙烯基醚共聚物(PFA)

精度等级

0.5级;1.0级

供电

0

220VAC

1

24VDC

介质温度

高温橡胶衬里:-20~+90°C

通讯协议

0

无通讯

1

RS485

2

RS232

3

Modbus

4

Hart

聚四氟乙稀衬里:-30~+120°C

接地环

0

无接地环

1

有接地环

2

有接地电极

高温型四氟衬里:-20~+160°C

耐压等级

P1

1.6MPa

P2

1.0MPa

P3

0.6MPa

P-(n)

协商订货

常规橡胶衬里:-20~+60°C

防爆

N

无防爆

E

防爆Exd[ia]ia II CT5

工作压力
(高压可定制)

DN10~DN50≤4MPa

量程


n

单位:m3/h

DN65~DN200≤1.6MPa

示例:LDG-100SM2F141P1N-150

DN250~DNl000≤1MPa


DNl200~DN2000≤0.6MPa

流速范围

0.1~15m/s

电导率范围

被测流体电导率≥5μS/cm

信号输出

4~20mA(负载电阻0~750Ω), 脉冲/频率,
控制电平

通讯输出

RS485,MODBUS协议,HART协议,
Profibus—DP协议

供电电源

20VAC,允差15%或24VDC,纹波≤5%

直管段长度

上游≥5DN,下游≥2DN

连接方式

流量计与配管之间均采用法兰连接,
法兰符合国标:GB/T9113.1—2000

防爆等级

Ex d[ia]II CT5

防护等级

1P65,特殊订制最高可达IP68

环境温度

-25~60°C

相对温度

5%~95%

消耗总功率

小于20W
